永久抗静电PC/ASA
聚碳酸醋(PC)/丙烯睛一苯乙烯一丙烯酸共聚物(ASA) 属于聚碳酸酯合金类,具有优良的抗冲击、耐热性及优异的耐候性,被广泛应用于汽车内饰件中。抗静电PC/ASA是在普通PC/ASA中添加永久性抗静电剂进行改性的一类材料。对抗静电剂的基本要求是在降低表面电阻的同时,保持基体树脂的各项力学、热学、光学性能基本不变。
随着抗静电剂添加量的增加,PC/ASA合金的拉伸强度、弯曲强度和冲击强度均缓慢下降,同时表面电阻率不断下降然后逐渐趋于稳定。当抗静电母粒质量分数为11%~19%时,合金的表面电阻率可达到10^8~10^10Ω,具有很好的抗静电效果。但由于永久性抗静电剂的价格较高,为控制材料的成本,抗静电剂质量分数以9%~12%为宜,此时材料既可以保持较好的刚性和韧性,也能很好地满足抗静电防尘的需求。由于采用的是永久性抗静电剂,抗静电效果也更稳定持久。选择含15%抗静电剂的PC/ASA试样,放置24个月后,PC/ASA试样的表面电阻增长幅度并不大,仍保持在10^9这一数量级上。同时永久抗静电剂不受擦拭和洗涤等条件影响,经过100次水洗,材料的表面电阻仍旧在一个数量级上。
永久抗静电PC/ASA合金可以用于那些原本使用普通 ABS, PC/ABS和PC/ASA材料的浅色调零部件,如遮阳板镜盖、内后视镜壳、眼镜盒、罩盖、出风口等,在起到抗静电效果的同时,不会影响零部件的功能和触感。
永久抗静电PP
聚丙烯( PP )具有性能优良、价格较低等优点,在汽 车上被广泛使用,使用量一直居各种通用塑料之首。但是聚丙烯其分子链是非极性的,表面电阻很高,容易在使用中产生静电。消除聚丙烯所带静电的一种最有效的方法是加人抗静电剂。聚丙烯用抗静电剂在国内外的发展很快,尤其是美国、日本、西欧等发达国家,无论是研究、产还是销售都居于世界前列。
永久抗静电PP不但具有普通PP材料良好的力学性能及抗老化、耐应力发白等性能,还具有优异的抗静电性能,可以用于原本使用PP材料的零部件,如仪表板、中央通道、门内饰板、立柱内饰板等。
抗静电PA6合金
尼龙6 (PA6)由于具有较好的力学性能、耐磨自润滑 性和加工流动性而成为当前用途最广泛的工程塑料。PA6表面电阻一般为10^14~10^15Ω。对PA6添加永久性抗静电剂,使表面电阻降至10^11~10^12Ω,加快静电荷的漏泄。抗静电剂应具有抗静电效能大且持久,耐热性好,在PA6挤出过程及后成型加工过程的温度条件(240~250℃)下不分解;与PA6有适中的相容性;与增强剂及其他助剂无对抗效应。
尼龙6/丙烯睛/丁二烯苯乙烯共聚物(ABS)合金既具有PA的耐热性和耐化学药品性等,又具有ABS的韧性和刚性,该合金广泛用于汽车、电子电气、体育用品和家电等领域。
对PA6/ABS材料加人永久性抗静电剂进行改性,赋予其较低的表面电阻率,可以有效消除静电造成的危害。当抗静电母粒质量分数为7%~30%时,材料的表面电阻率可达到10^12~10^7Ω具有很好的抗静电效果。对于内饰件静电防尘的需要来说,抗静电母粒质量分数以7%~10%,材料的表面电阻率在10^10~10^12Ω基本可以满足要求。

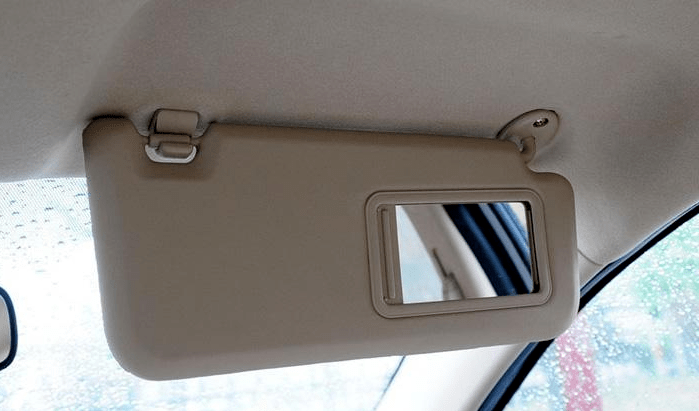

采用抗静电母粒生产的PA6及其合金材料具有非常好的可染色性,可用于各种颜色制品的制备。抗静电PA6现在内饰中主要用于遮阳板的化妆镜盖零件,PA6/ABS主要用于天窗遮阳板的塑料格栅。由于材料中PA6含量较高,材料吸水率增大,尺寸稳定性稍差。同时,该材料的硬度较低,且容易划伤,用在用户经常接触的地方可能会引起抱怨。可以采用添加滑石粉、玻璃纤维或玻璃微珠等提高材料的刚性、耐热性和尺寸稳定性。
随着新能源汽车的发展,5G 通讯兴起和共享经济推行,对材料的强度、耐温、耐候、低介电性能等性能要求提升,高标准要求的抗静电塑料材料应用需求快速增长,差异化的高端改性塑料将迎来发展的春天。
